Das Erstellen von STL-Dateien mit Catia Makro
Im vorherigen Beitrag haben wir Ihnen viele Informationen über Automationen in Catia V5 näher gebracht. Sie haben gelernt, dass es sich nicht immer lohnt, eine solche zu verwenden. Und Si haben gelernt, wie sie prüfen können, ob sich eine Verwendung rentiert. Wir gehen nun einen Schritt weiter. Die Experten der Mako GmbH mit Sitz in Deutschland erklären Ihnen nun, wie Sie STL-Dateien mit Catia Makro erstellen.
Sie möchten STL in STEP umwandeln und benötigen hierfür schnell die Hilfe von Experten? Hier können Sie direkt mit den Experten der Mako GmbH in Kontakt treten.
STL-Dateien mit Catia Makro erstellen: eine Anleitung
Zu lernen, wie Sie Ihre eigenen Makros erstellen, ist nicht schwer. Sie können dies einfach Schritt für Schritt in Erfahrung bringen. Möglich gemacht wird dies durch die Makro-Programmierung mit dem Virtual Basic Script. Sie können Makros nutzen, um sich wiederholende Vorgänge zu automatisieren. Makros generieren automatisch komplexe Geometrien. Sie beschleunigen Ihren Entwurfsprozess erheblich.
Mit den folgenden Schritten erstellen Sie ein Makro, das automatisch STL-Dateien erstellt und diese dann im gleichen Ordner wie Ihre Ursprungsdatei abspeichert.
- Das Makro exportiert Ihre STEP-Datei.
- Sie öffnen diese STEP-Datei.
- Die Software löscht nun den geometrischen Satz.
- Nun wird STEP zu STL umgewandelt.
- Die STEP-Datei wird geschlossen.
- Das Makro löscht diese im Anschluss.
- Die Software schließt anschließend CATPart.

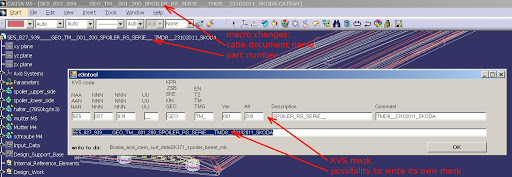

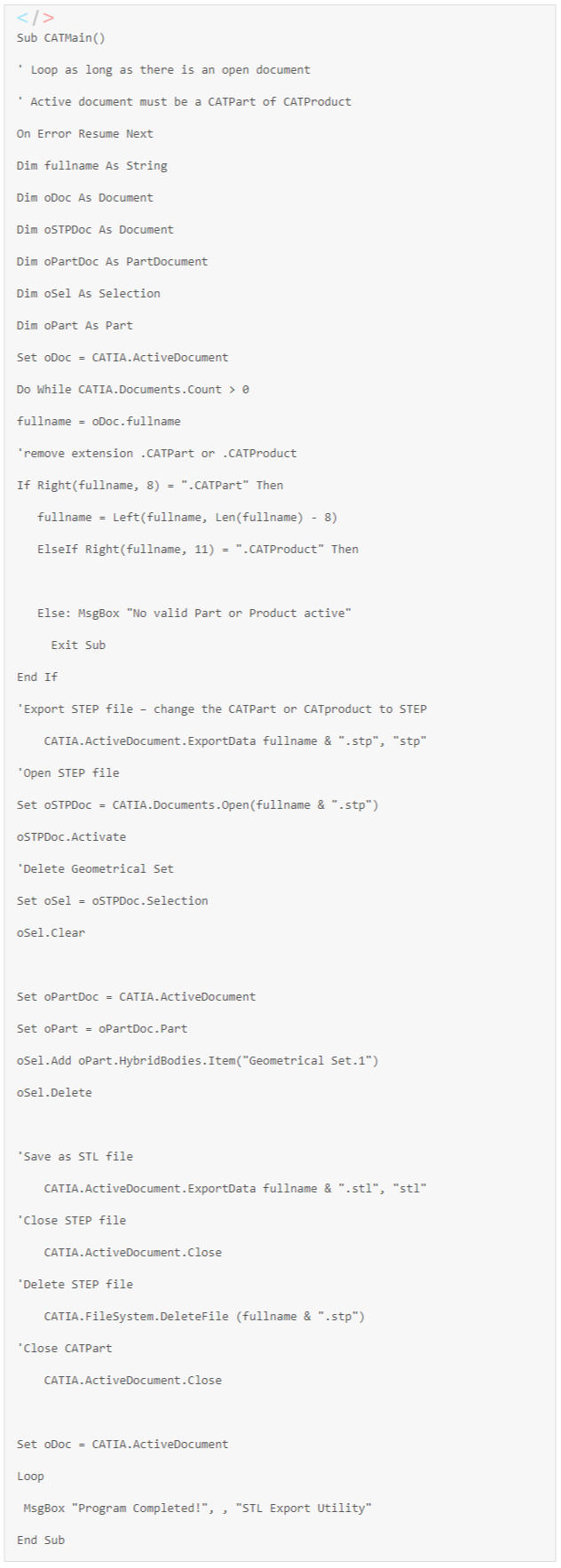

Als Beispiel hier den folgenden Code eines Catia Makro :
Wofür werden STL-Dateien verwendet?
Das war auch schon alles- Sie haben Ihre STL-Datei erstellt! Sie fragen sich, wofür diese Datei nun verwendet wird? Kein Problem. Wir erklären es Ihnen.
Das Format STL wird von vielen Softwarepaketen unterstützt. Ein Beispiel hierfür ist SolidWorks. STL-Dateien werden häufig beim Umwandeln von STL in STEP und im 3D-Druck angewendet.
Des Weiteren gilt STL als Standardformat für die unterschiedlichsten Rapid-Prototyping-Prozesse. Es zählt zudem als Basis-Format in der computergestützten Fertigung.
Und was genau machen STL-Dateien?

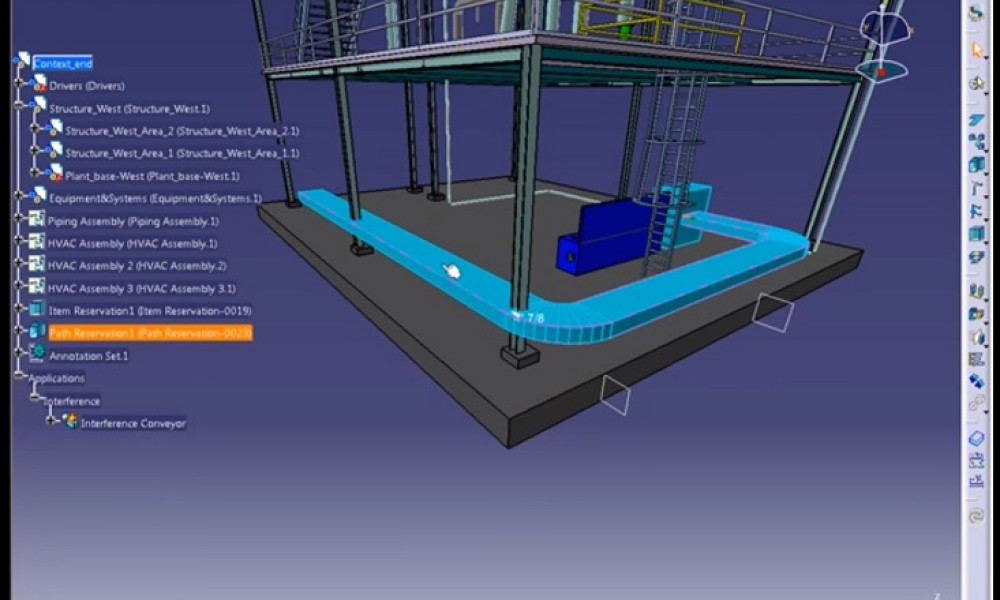

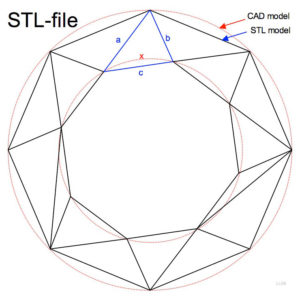

STL-Dateien beschreiben die Oberflächengeometrie von dreidimensionalen Objekten. CAD-Modellattribute wie Farbe oder Textur werden hingegen nicht dargestellt. Das Makro, das wir Ihnen in diesem Beitrag beschrieben haben, hilft Ihnen dabei, Dateien ins STL-Format umzuwandeln oder diese zu speichern. Wir profitieren täglich von diesem Code. Er ist auch für Sie hilfreich? Lassen Sie es uns wissen! Nutzen Sie hierfür gerne die Kommentarfunktion.
