Die Zusammenführung von 3D-Scans
3D-Scans sind auch in der Welt von STL zu STEP nicht mehr wegzudenken. Wir haben bereits ausführlich über 3D-Scanner berichtet. Die Experten der Mako GmbH widmen sich in diesem Beitrag auftretenden Problemen beim Thema 3D und geben Lösungsansätze für zu bewältigende Hürden. Falls Sie mehr die Zusammenführung von 3D-Scans erfahren möchten, sind Sie hier genau richtig.
Zusammenführung von 3D-Scans: Oberflächen-Probleme
Sie kennen das Problem vermutlich bereits. Sie möchten ein Objekt stationär ohne Zielmarken scannen. Hierbei stehen Sie vor der Komplikation, die Unterseite zu erfassen. Zusammengefasst bedeutet das, sie können nicht die komplette Oberfläche Ihres Bauteils abbilden. Auch wir sind häufig mit dieser Hürde konfrontiert. Unsere Experten raten an dieser Stelle dazu, das selbe Teil mehrfach zu scannen und die einzelnen Scans hinterher miteinander zu verbinden. Sie fragen sich, mit welcher Software dies möglich ist?
Die Ingenieure von Mako-Technics gehen im Folgenden auf eine Software ein, mit der dies Problemlos bewältigt werden kann.
Die Software VXelements
Unser Team ist jederzeit dazu in der Lage, die für ein jeweiliges Projekt am besten geeignete Software zu verwenden. Auch für die in diesem Beitrag erwähnte Problematik haben wir eine Lösung parat. Unsere Ingenieure verwenden im hier genannten Fall das sogenannte Werkzeug "Scans zusammenführen" von VXScan. Dieses Tool ermöglicht genau das, was sein Name so ausdrückt. Es lassen sich mühelos mehrere Scans zusammenführen. Um Ihnen das zu verdeutlichen haben wir ein Beispiel für Sie bereitgestellt.
Wir sehen uns hierfür einen 3D-Scan einer Schachfigur an. Obwohl diese kleine Figur nur wenige Zentimeter groß ist steckt sie voller Details.
Für solche sehr kleinen Teile passende Zielmarken zu finden wäre äußerst schwierig. Selbst wenn es passende gäbe, ließen sich niemals alle Details abdecken. Genau das ist allerdings wichtig. Hätten wir hier ein komplett symmetrisches Teil vor uns gäbe es beim Erfassen keine Probleme. Wir würden einfach das halbe Teil scannen und die Daten hinterher spiegeln. Diese Figur hat jedoch eine asymmetrische und eher komplexe Geometrie. Wir müssen daher für den Scan ein wenig kreativ werden.
3D-Scans: verschiedene Positionen

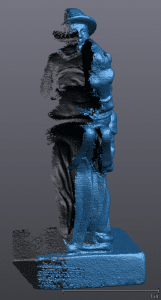

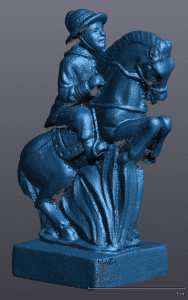

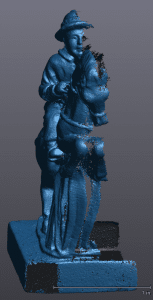

Die Lösung ist sehr einfach. Wir setzen auf mehrere Scans in verschiedenen Positionen. Im Detail betrachtet sind es drei verschiedene Positionen. Wir scannen das Objekt einmal auf der linken, einmal auf der rechten Seite und einmal aufrecht stehend. Sie können dies auf dem unteren Bild gut erkennen.

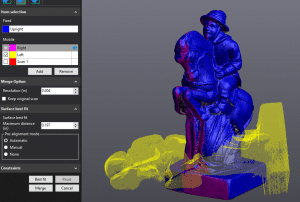

Nun kommt die Software VXScan zu ihrem Einsatz. Durch sie können wir anschließend die unterschiedlichen Scans miteinander verbinden. Anders ausgedrückt: sie zusammenführen. Wir starten das Programm. Auf der linken Seite erscheint die Symbolleiste. An der oberen Seite befinden sich die Ausrichtungspositionen. Im hier beschriebenen Fall verwenden wir einfach die Funktion "beste Oberflächenanpassung".

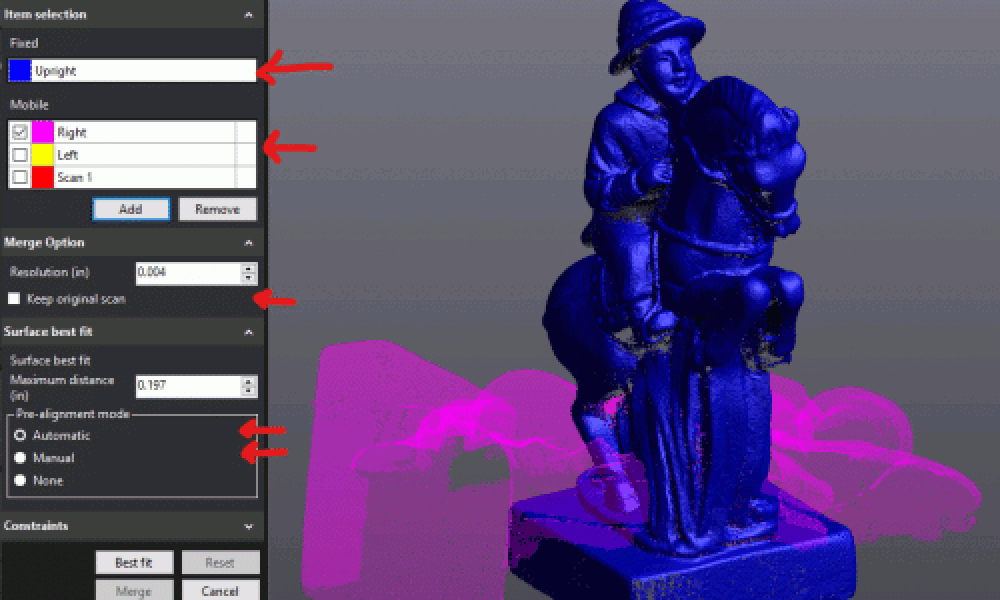

In der Elementauswahl können wir das feste Netz erkennen. Es ist blau markiert. Dies spiegelt den aktiven Scan wider. Auch das mobile Netz wird ersichtlich. Es lässt sich aus einem der anderen Netze auswählen. Im aktuellen Beispiel die rechte Seite unserer Figur- rosa markiert. Wir können nun den festen (ursprünglichen) Scan beibehalten. Oder aber wir starten die Zusammenführung der verschiedenen Scans und lassen die Endauflösung überschreiben und die Vorausrichtung realisieren. Im Regelfall funktioniert die automatische Funktion hierbei problemlos.
Mako-Technics und die Zusammenführung von 3D-Scans

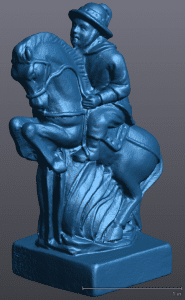

Sie haben die für Sie ideale Passform erreicht? Die Vorschau zeigt Ihnen nun das zu erwartende Resultat Ihrer Zusammenführung. Bestätigen Sie an dieser Stelle die Auswahl "zusammenführen". VXScan führt nun alle verschiedenen Scans zusammen und erstellt ein völlig neues Netz. Als Resultat erhalten Sie einen kombinierten 3D-Scan der die jeweils besten Eigenschaften der vorherigen Scans beinhaltet. Eines sollten Sie nicht vergessen:
In VXModel müssen Sie Ihr Netz noch finalisieren. Und bereinigen.
