Geomagic Design X: Auswirkung von Regionen

Wir haben kürzlich die Software Design X näher beleuchtet. Im Bereich STL to STEP stellt diese Software für uns ein unverzichtbares Tool dar. Das nehmen wir zum Anlass, hier etwas detaillierter darauf einzugehen. In diesem Beitrag widmen wir uns daher dem Einfluss von Regionen bei Geomagic Design X.

Sie möchten schneller ans Ziel? Hier können Sie direkt mit dem Team der Mako GmbH in Kontakt treten!

Design X: Welche Auswirkungen haben die Regionen?

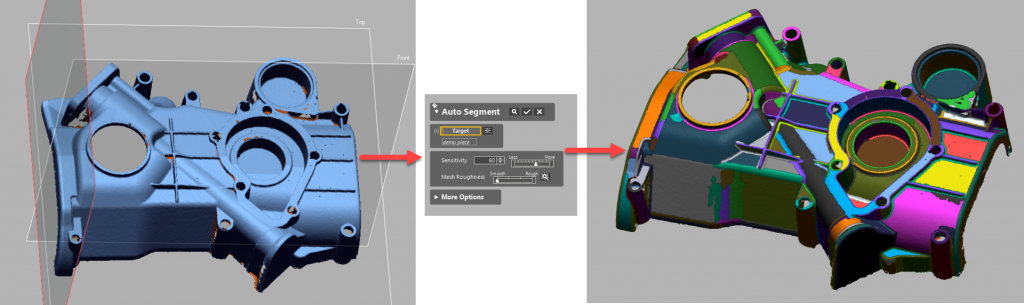

Geomagic Design X gilt als leistungsstarkes Werkzeug für STL to STEP. Das liegt unter anderem an der Segmentierung des Netzes in Regionen. Durch diese wird es Anwendern möglich, präzise Skizzen von planen Regionen anzufertigen. Das Aufteilen in Regionen ermöglicht zudem die Erstellung von Grundelementen. Solche sind zum einen Oberflächen, zum anderen Volumenkörper. Oberflächen lassen sich anpassen, was die Erzeugung organischer Formen ermöglicht. Zu Beginn wird das Tool "Automatisches Segmentieren" verwendet, um das Netz zu unterteilen.

Mitunter ist es nötig, den Einfluss auf die Regionen zu verändern. Also zu erhöhen oder zu verringern. Dies ist möglich, indem die Empfindlichkeit verändert wird. Für das Team von Mako-Technics hat es sich an vielen Stellen bewährt, das gesamte Netz auf 50 oder 60 zu stellen. Auf diese Weise gewährleisten wir, dass unterschiedliche Regionen nicht allzu stark aufgebrochen werden. Zur Folge hat dies jedoch, dass eben nicht alle Bereiche genügend segmentiert sind. Das sehen Sie im folgenden Bild.

Das Resegment Tool

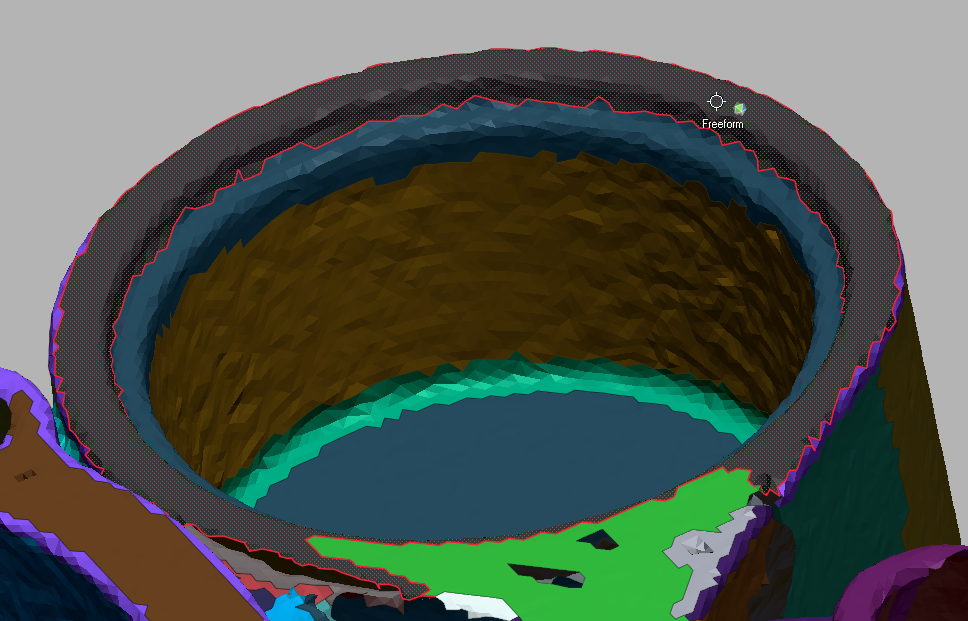

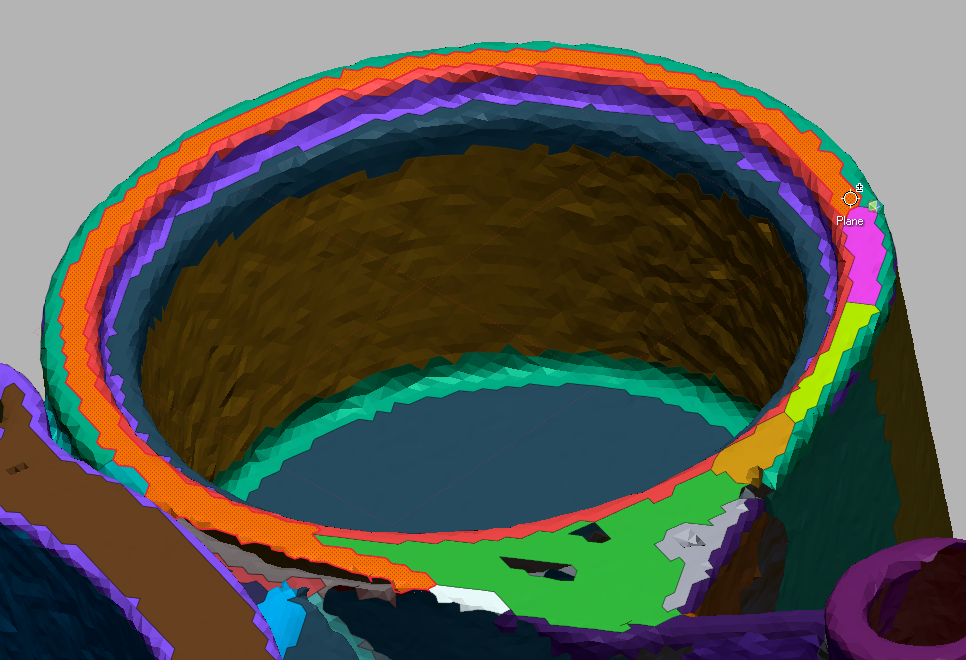

Schauen Sie sich einmal diesen Kegel an. Wir sprechen hierbei nicht von einem ebenen Bereich. Sondern von einem Freiform-Bereich. An manchen Stellen kringelt er sich geradezu um die Katen. Genau dies muss verbessert werden. Unter Zuhilfenahme des sogenannten Resegment Tools. Durch dieses lassen sich für manche Regionen höhere Empfindlichkeiten einstellen.

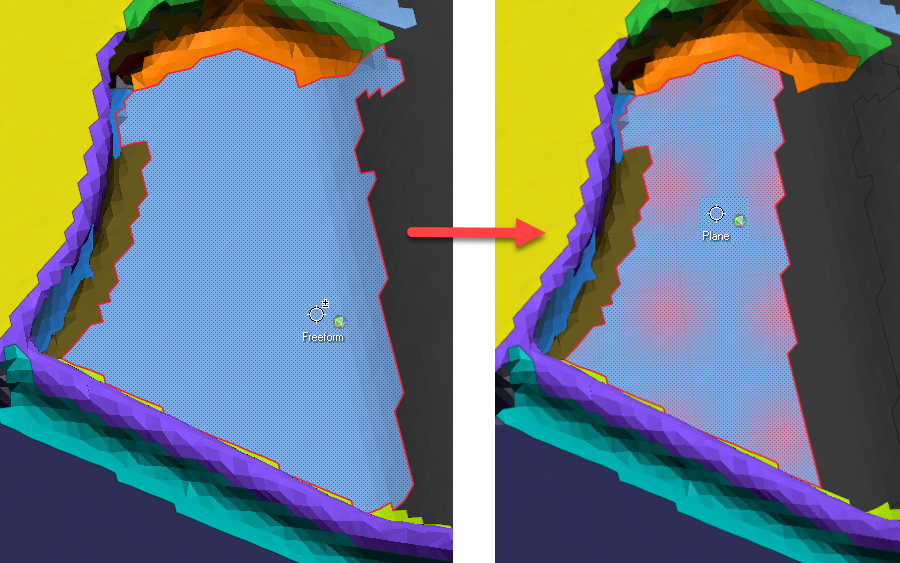

Doch dieser Weg führt nicht immer zum gewünschten Ergebnis. An dieser Stelle verwenden wir den Befehl "Teilen". Durch ihn können Regionen gezielt voneinander getrennt werden. Nun können wir die Linie von einer Kante einer Region bis zu einer völlig anderen

Der Einfluss von Regionen

Jetzt können wir die Ebene an dieser Stelle herausfiltern. Sie wird hierbei nicht von der gekrümmten Fläche beeinträchtigt. Die hier aufgezeigten Tools sind nur zwei Beispiele dafür, warum Unternehmen weltweit auf Geomagic Design X setzen. Auch das Team der Mako GmbH setzt seit vielen Jahren auf diese leistungsstarke Software.

Wir hoffen, wir konnten Ihnen die Auswirkung von Regionen bei Design X detailliert näher bringen. Sie haben weitere Fragen hierzu? Oder Sie benötigen ein Gratis Muster unserer Arbeit? Kontaktieren Sie uns! Wir freuen uns auf Ihre Anfrage. Wir stehen Ihnen gern zur Verfügung.
