STL to STEP bei Konstruktionen

STL to STEP bei Konstruktionen ist der Überbrgriff beim Umwandeln von  STL in STEP, wobei die CAD-Daten von uns in der für das jeweilige Projekt am besten geeigneten Software erstellt werden. Wir verwenden für dem gesamten Prozess nur genau diese auserwählte Software. Die Konstruktionshistorie eines jeden einzelnen Schrittes wird von uns dabei gespeichert. Diese einzelnen Schritte bilden einen Teil der Daten, die wir Ihnen am Ende zur Verfügung stellen. Somit können Sie nachträglich den gesamten Verlauf einsehen. Sie möchten STL to STEP für Konstruktionen nutzen? Die Ingenieure von Mako-Technics bringen Ihnen das Thema in diesem Beitrag gerne näher. Im Folgenden erklären wir Ihnen die wichtigsten Wegpunkte dieses Prozesses.

STL to STEP bei Konstruktionen: Hier parametrische Funktionen

Zu jedem Zeitpunkt der Flächenrückführung können wir parametrische Funktionen erstellen. Wir tun dies, wo immer es einen Nutzen mit sich bringt. Diese so von uns erstellten Funktionen können von Ihnen mit jeder CAD-Software für Bauteile mit einer regulären Geometrie benutzt werden. Sie können für Arbeiten mit CAD-Daten oftmals sehr hilfreich sein.

Nachfolgend erhalten Sie einen Überblick über unsere Datenquellen hierfür:

• Daten aus 3D-Scans (beispielsweise Tonmodelle),
• Daten aus Simulationen (Materialfluss in Formen-Cadmould oder Moldflow, ANSYS, FEM) und
• Optimierungen (Produkttoleranz- unter Verwendung von GOM Inspect Pro)

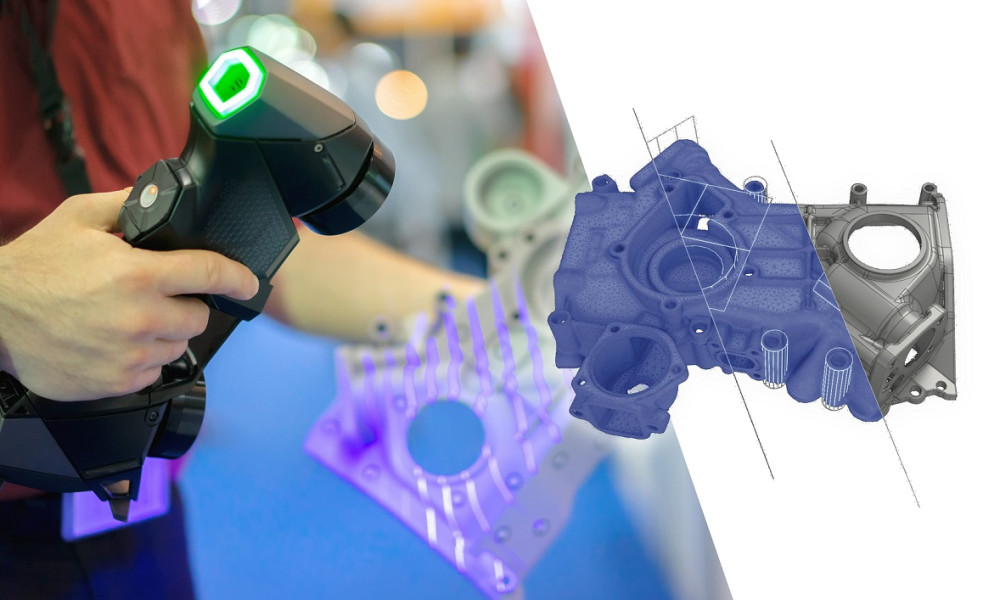

STL to STEP von 3D-Scans

Unser Team gilt als Experte bei der Einhaltung deutscher Qualitätsstandards. All unsere Prozesse sind effektiv und effizient geplant. Auch bei 3D-Scans arbeiten wir daher nach einem optimierten Ablauf. Das ermöglicht es uns, unseren Kunden höchste Präzision zu bieten. Im Folgenden geben wir Ihnen einen Überblick über unsere Vorgehensweise beim Umwandeln von 3D-Scan- in CAD-Daten:

1. Wir skizzieren grob auf Papier.
2. Es folgt eine detaillierte Erstellung der Einheiten des jeweiligen Modells.
3. Wir verändern die Einheiten, bis sie in die Pointcloud passen.
4. Parametrische Funktionen werden hinzugefügt.
5. Die Einheiten werden weiter umgebaut.
6. Wir fügen erneut parametrische Funktionen hinzu.
7. Die Daten der Pointcloud und des CAD werden regelmäßig verglichen.
8. Nun bauen wir die Teile zusammen.
9. Abschließend überprüfen wir die Toleranzen zwischen STL- und CAD-Daten.

Werden geringe Abweichungen benötigt, wird die Struktur von uns in kleinere Elemente zerlegt. Anschließend starten wir wieder bei Punkt 5. Dieser Prozess wird so oft wiederholt, bis STL to STEP die geforderte Toleranz erreicht hat. In seinen Anwendungsbereichen ist STL to STEP kaum begrenzt. STL to STEP für Konstruktionen: machen Sie sich mit unseren Dienstleistungen vertraut.

STL to STEP bei Konstruktionen, die auf Simulationen basieren

Pointclouds oder Punktwolken sind das Ergebnis von Simulationen. Die einzelnen Simulationen nehmen an dieser Stelle Einfluss auf die Struktur der originalen Datei. Wir müssen daher viele Freiformflächen im Anschluss neu anfertigen und die resultierenden Daten in die ursprünglich verwendete Software implementieren. Auch während diesem Prozess arbeitet das Team von Mako-Technics präzise und effizient. Die Erzeugung nativer CAD-Daten aus einer Pointcloud ist eine unserer Spezialitäten. Auch während diesem Verfahren arbeiten unsere Ingenieure nach einem stetig optimierten Ablauf. Wir führen Sie nun durch die einzelnen Schritte, die wir hierbei unternehmen:

1. Nach der Simulation überprüfen wir die originale CAD-Datei gegen die Pointcloud.
2. Wir identifizieren Freiformflächen und geometrische Teile.
3. Nun erstellen wir eine erste geometrische Einheit Ihres Modells.
4. Die Einheiten werden solange verändert, bis sie in die Pointcloud passen.
5. Jetzt erstellen wir die Freiform-Bereiche neu. Anschließend implementieren wir die geometrische Basis.
6. Wir bauen die Einheiten weiter um.
7. Fortlaufend vergleichen wir CAD-Daten mit der Pointcloud.
8. Nun bauen wir die Teile zusammen.
9. Abschließend werden die Toleranzen zwischen CAD-Datei und der Simulationsdatei überprüft.

Auch an dieser Stelle gehen wir vor wie beim STL in STEP von 3D-Scans. Erreichen wir beim ersten Versuch die geforderten Toleranzen nicht, ändern wir die Struktur wieder in kleinere Elemente. Auch hier setzen wir anschließend wieder bei Punkt 5 an. Wiederholt wird das Ganze so oft, bis wir die gewünschte Toleranz erreicht haben. Wir legen höchsten Wert auf die Zufriedenheit unserer Kunden. Profitieren Sie von unserer Erfahrung und unserem Know-How.

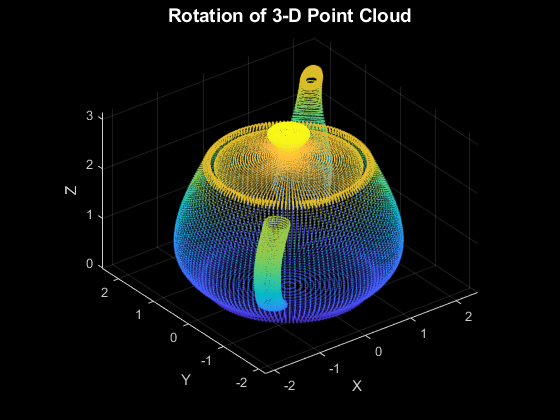

STL to STEP bei Konstruktionen aus Pointclouds

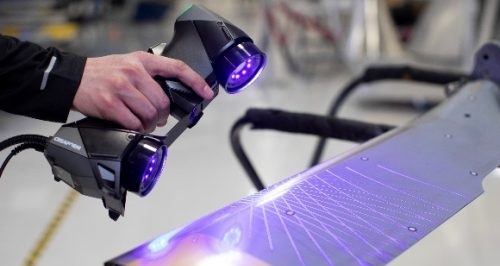

Größere Objekte oder Teile werden beim Scannen schnell zur Herausforderung. Die Ursache liegt in der Fehlerquote. Sie kann bei großen Objekten mitunter hoch sein. Scanner können Schäden oder Verunreinigungen auf Oberflächen erkennen. Daher nutzt man an dieser Stelle Pointclouds. Sie sind letzten Endes Koordinaten in einem Raum. Durch sie wird die Darstellungen gescannter Objekte ermöglicht. Wir führen die einzelnen Punkte nach einem Scan-Vorgang zu CAD-Daten zusammen. Auch für diesen Prozess haben wir einen Leitfaden entwickelt, der sich vielfach bewährt hat. Wir überprüfen auch ihn regelmäßig. Wir geben Ihnen nun eine Übersicht über unsere einzelnen Schritte:

1. Nach dem 3D-Scan werden das originale CAD und die Pointcloud von uns überprüft.
2. Wir erstellen eine durchschnittliche Punktwolke. Sie besteht dabei aus 5 Teilen.
3. Alle geometrischen Einheiten Ihres Modells werden nun neu erstellt.
4. Wir ändern die Einheiten, bis sie präzise in die Pointcloud passen.
5. Jetzt gestalten wir die Freiform-Bereiche neu.
6. Wir fahren mit weiteren Einheiten fort.
7. Fortlaufend werden CAD-Modell und Datenbank von uns verglichen.
8. Nun montieren wir alle Flächen.
9. Abschließend überprüfen wir die Toleranzen zwischen den CAD-Daten und der Simulationsdatei.

Im Regelfall zerteilen wir die Struktur bei der Flächenrückführung großer Objekte in einzelne Teile. Anschließend kombinieren wir diese dann wieder miteinander. So bilden wir die ursprüngliche Geometrie ab.

Das Team von Mako-Technics hofft an dieser Stelle, Ihnen eine Übersicht über unsere jeweiligen Arbeitsschritte ermöglicht zu haben. Deutsche Qualitätsstandards sind für uns unerlässlich. Falls Sie Fragen zu uns oder zum Thema STL in STEP umwandeln haben, kontaktieren Sie uns jederzeit! Wir freuen uns auf Ihre Anfrage.

Sie möchten mehr Informationen über STL to STEP, Mako-Technics oder weitere Themen der Branche erfahren? Dann besuchen Sie unseren Blog! Dort versorgen wir Sie regelmäßig mit neuen Beiträgen rund um die Branche.
